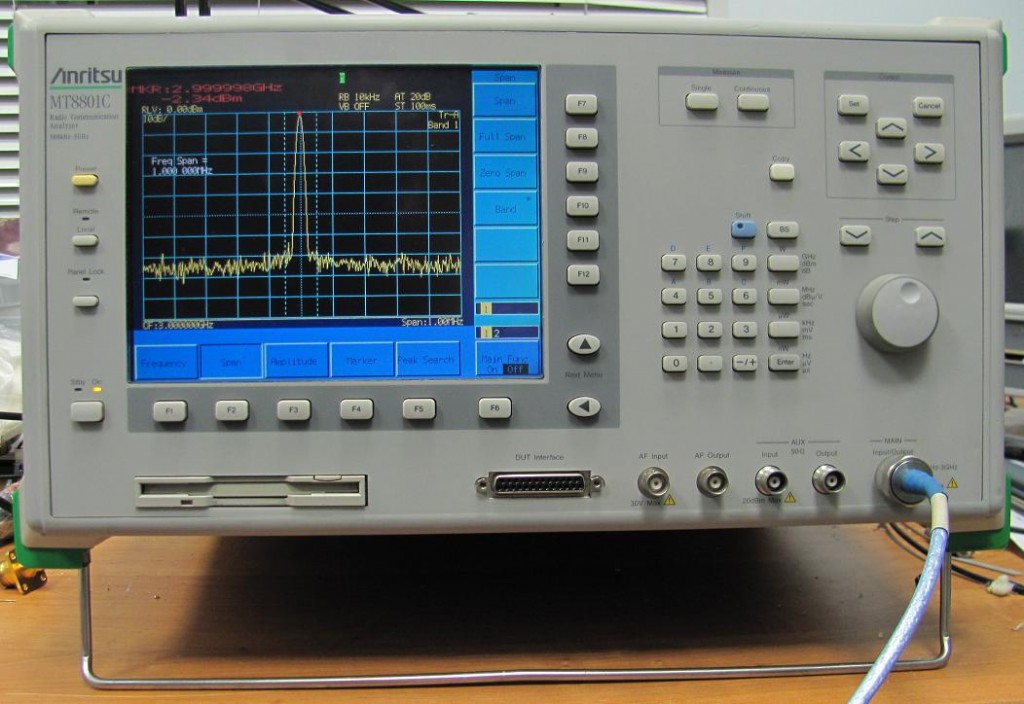

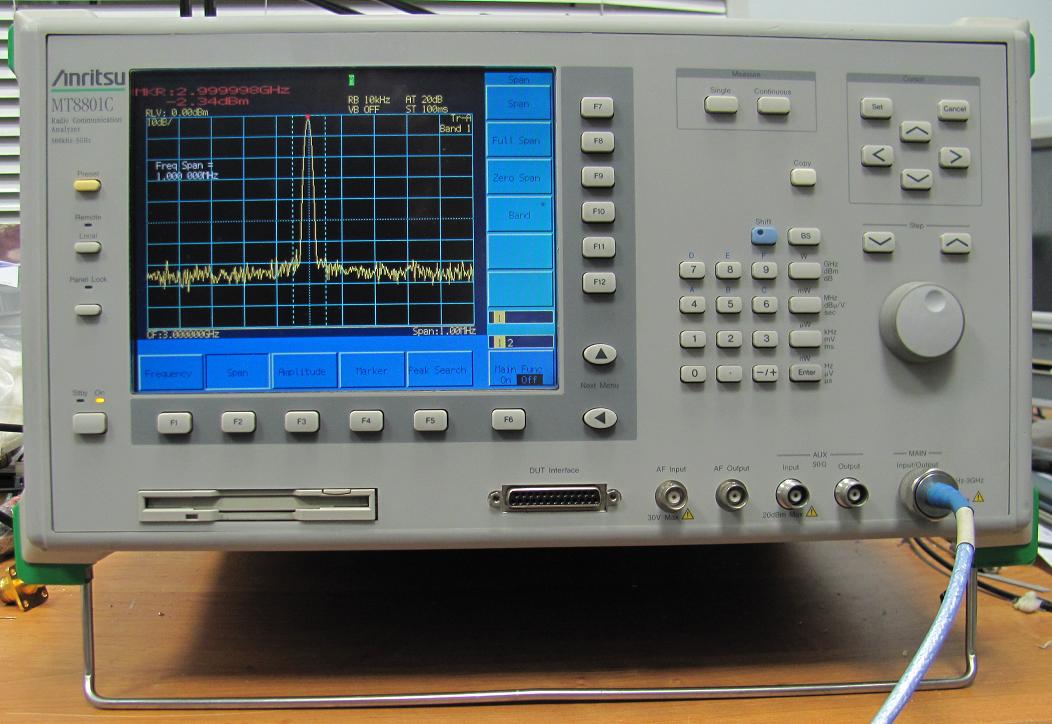

Анализатор предназначен для проведения разработки и измерений в области сотовых сетей,
но подходит и для других областей. Может (и должен) использоваться как анализатор спектра,
генератор ВЧ сигналов и измеритель РЧ мощности, модуляций.

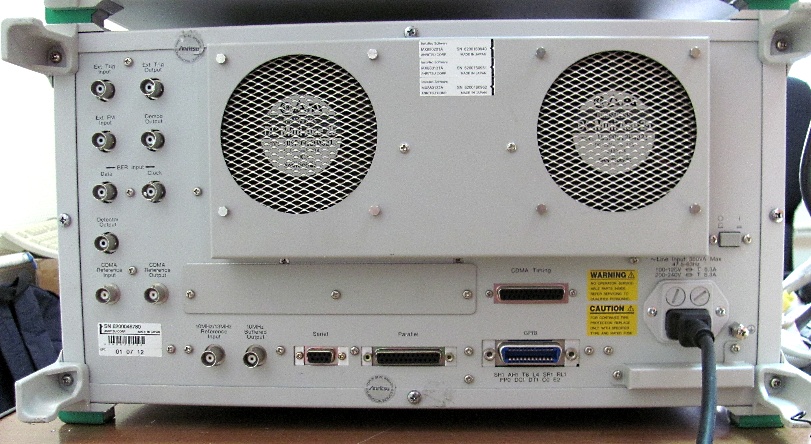

(фото задней панели не этого прибора)
Анализатор содержит:
1. Анализатор спектра
— диапазон частот 0-3 ГГц с разрешением 1 Гц (в описании так и написано от 0 Гц)
— максимальный входной уровень +40 дБм (10 Ватт)
— уровень шума -140 дБм/Гц
— полоса ПЧ 300 Гц — 1 МГц
— цифровой тракт ПЧ не требующий калибровки (автоматически калибруется общее усиление)
2. Генератор сигналов ВЧ
— диапазон 10 МГц — 3 ГГц
— выходной уровень -143 … -3 дБм
— возможность векторной модуляции сигналами сотовой связи
— можно внутри отсоединить сигналы I,Q от блока модуляции и вывести наружу, получится векторный генератор
3. Измеритель мощности
— встроенный термоэлектрический датчик
— диапазон 0 … +40 дБм
Анализатор имеет цифровую ПЧ, что обеспечивает очень высокую
точность относительных измерений и быструю калибровку (2-3 с).
Анализатор в прекрасном состоянии, демонстрирует отличную точность параметров.

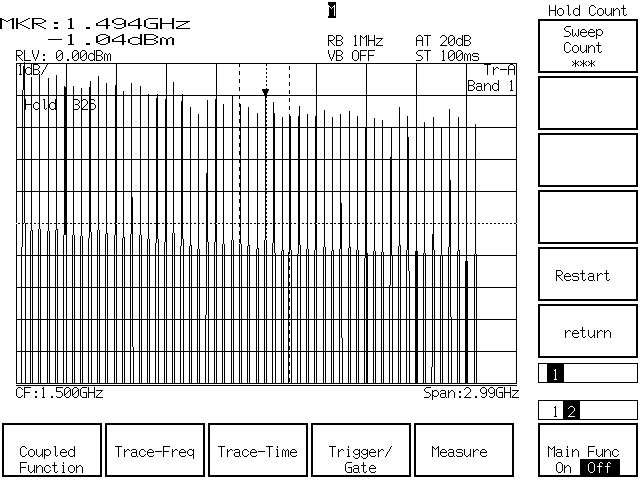

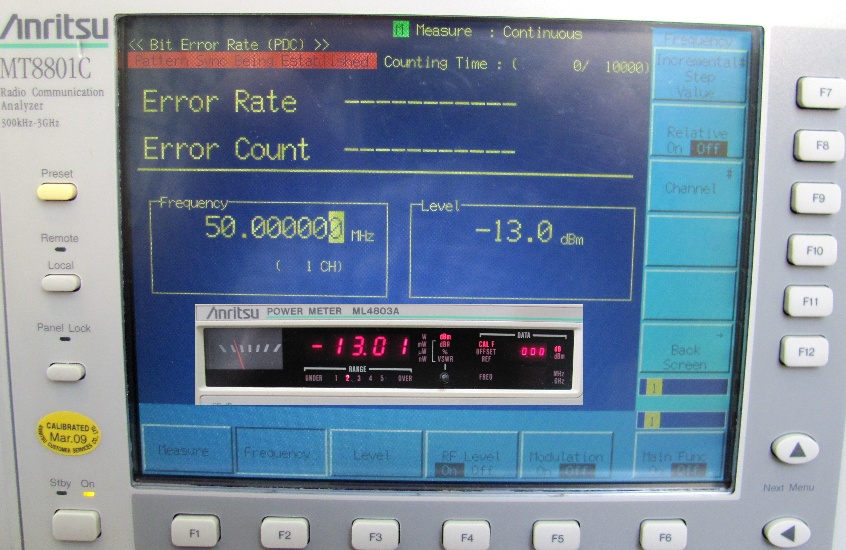

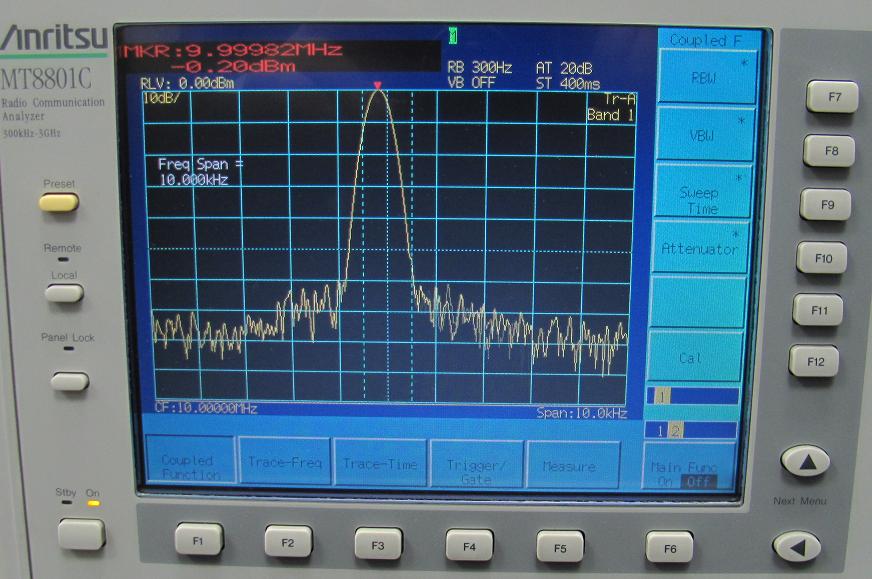

Дополнительные фото измерений приборами этой серии:
